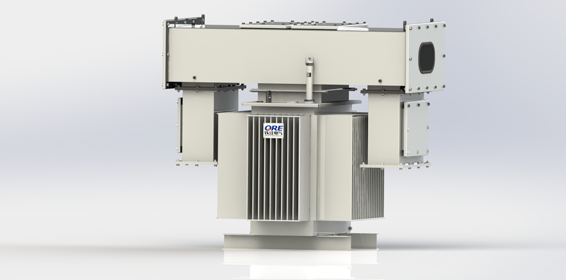

三相油浸式石化专用变压器

10kV及以下油浸式石化专用变压器

产品简介

油浸式石化专用变压器,高压电压等级为10kV及以下,低压电压400V,容量2500kVA及以下,一般安装于配电室中或地面平台上,作为照明或动力电源用,三相供电方式,变压器采用防护结构,封闭式进出线方式,保证了变压器的安全可靠运行。


产品特点
  • 低损耗

    1)采用漏磁计算,采取有效措施降低杂散损耗。2)合量选用绕组导线。降低绕组涡流损耗、杂散损耗。3)采用优质硅钢片,有效降低空载损耗。

  • 低噪音

    1)选用优质铁心材料、选择合适的磁通密度与铁心的自振频率。2)由德国GEORG公司铁心自动生产线采用阶梯接缝工艺制造,改善接缝处磁通分。3)采用高精度的具有步进剪切、自动堆垛功能的乔格线,减小硅钢片毛刺。

  • 低温升

    1)进行油流分布计算,采用合理油流分布结构,降低绕组热点温升和平均温升。2)采用压板开槽结构,保证油路畅通,降低温升。

  • 高抗短路能力

    1)采用动态分析方法进行短路机械力解析计算。2)高压绕组导线采用压扁工艺自动绕制,增加导线硬度,加强绕组机械强度。

  • 全密封免吊芯结构

    1)油箱采用全密封油箱,使变压器油与空气隔离,减缓变压器油的绝缘老化。2)密封件采用丙烯酸酯成型件,增强变压器密封可靠性。

  • 防污能力强

    高、低压套管带电部分均采用防护罩结构密封,密封性能高,保证变压器在特殊环境条件下安全运行。

应用场景

石化石油工程
